標準方形逆流不銹鋼閉式冷卻塔

發布時間:2023-03-28 13:04:27
簡介:逆流式閉式冷卻塔工作原理工藝流體(熱)在盤管中流動,噴淋水由噴淋泵抽到塔頂,再經噴淋系統均勻噴灑到換熱盤管,再下落到塔底集水盆;風由風機牽引,從塔底進入(可分為兩側進風和單向進風),從塔頂(或側面)排出;工藝流體(熱)通過盤管外壁與噴淋水和風接觸散發熱量,風的排出不僅帶走了熱量,還給噴淋水降溫,循環...
全國咨詢熱線 023-67108440
在線聯系
  • 產品描述

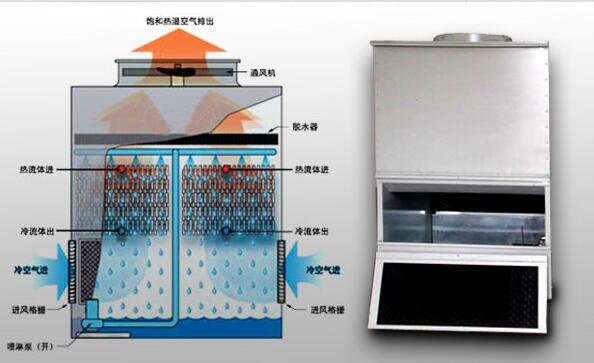

逆流式閉式冷卻塔工作原理

工藝流體(熱)在盤管中流動,噴淋水由噴淋泵抽到塔頂,再經噴淋系統均勻噴灑到換熱盤管,再下落到塔底集水盆;風由風機牽引,從塔底進入(可分為兩側進風和單向進風),從塔頂(或側面)排出;工藝流體(熱)通過盤管外壁與噴淋水和風接觸散發熱量,風的排出不僅帶走了熱量,還給噴淋水降溫,循環使用。由于風的流動方向和水的落下方向相反,固稱“逆流”,由于整個系統處于全封閉循環狀態,固稱“逆流式閉式冷卻塔”。

產品簡介

創聯CL-FBN逆流式閉式冷卻塔,冷卻水量為10~400水噸,根據需要也可進行組合設計以達到更大冷卻水量。換熱器采用優質脫氧T2紫銅盤管或SUS304不銹鋼板,以及自帶收水器的薄膜式填料。箱體及水盤采用鍍鋁鋅板或SUS304不銹鋼板。

各部件設計特點

創聯CL-FBN是具有先進技術的引風逆流式閉式冷卻塔。它以采用換熱盤管為特點,擁有行業內*高的換熱效率。逆流式的設計使創聯CL-FBN閉式冷卻塔具有更優的運行和維護特點。

創聯CL-FBN系列閉式冷卻塔具有以下的特點。

1、高效脫水器(擋水板)
高效脫水器是FBN逆流式閉式冷卻塔的標準部件,它去除了排出氣流中殘留的水滴,使循環水的飄逸率小于0.001%。如此低的飄逸率使得冷卻塔可以節約用水和降低水處理費應。FBN閉式冷卻塔可安裝在對于水霧敏感的地區(例如停車廠)。

脫水器由耐腐蝕的PVC材料制成,分組安裝于機組內部,易于拆卸,以便檢修內部水分配系統等部件。

2、散熱填料
創聯CL-FBN逆流式閉式冷卻塔的散熱填料為薄膜式填料,0.3mm厚,每片填料上自帶收水器和百葉,填料懸掛式安裝,可促進空氣和水進行紊流混合,增強換熱。填料由PVC材料制成,不會腐爛和分解。百葉和填料連為一體,可以將流動的水限制在填料內部,內置安裝的百葉在設備冬季運行過程中減少和很多麻煩。

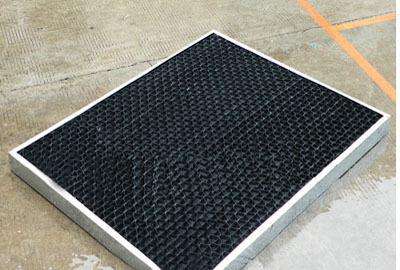

3、高效進風格柵
創聯冷卻塔的進風格柵,可以保證水不濺出,光不射入!經過流體動力學建模計算,創聯的設計師設計出能防止水滴被帶離FBN,同時仍保持*大進風量的格柵。這種設計*大程度地提高了FBN逆流式閉式樂觀其它熱力性能,同時將水損失降至*低失。不透光的設計也可更有效地抑制藻類的滋生。

4、布水系統
創聯冷卻塔專用大口徑噴嘴可提供平均穩定的噴淋水,使FBN在任何運行工況下都能進行可靠、不會結垢的蒸發式冷卻。此外,固定不動的噴嘴安裝在不會腐蝕的PVC水分配管上,管子的末端有一個螺紋管口端蓋,污物可以從這里被方便地清理出去。這些部件組合在一起,提供了無可比擬的盤管覆蓋效果,并能預防結垢,是行業內*好的防腐蝕、免維護的水分配系統。

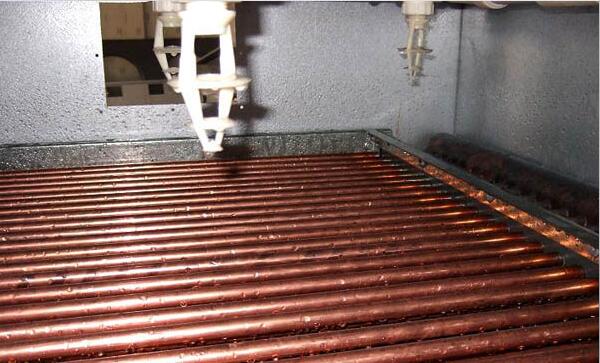

5、換熱盤管
換熱盤管是閉式冷卻塔的重要組成部分,在閉式冷卻塔種,它內部流通的是水、油等冷卻介質(熱),外部經過水的噴淋、風的散熱來達到冷卻效果,盤管的好壞直接影響到閉式冷卻塔的使用性能、冷卻效力和使用壽命。

創聯CL-FBN逆流式閉式冷卻塔采用T2紫銅制成盤管,經過分級和整體三次1.6MPa強壓試驗,確保焊口質量100%合格。T2紫銅換熱盤管具有導熱性好,強度高,堅固、耐腐蝕,穩定性、可靠性高,不易滲漏,不助燃,不產生有毒氣體等優點。

6、通風機電動機
所有FBN逆流式閉式冷卻塔均使用重載型全封閉電動機,每個機組除了配備的標準電動機外,創聯還提供了多種可選電動機來滿足您的特殊需要,包括高效節能電動機和雙速電動機。
    FBN閉式冷卻塔采用安裝于機組外部的全封閉電動機,并有覆蓋其上的電動機防護罩(維護和調整皮帶時可以旋轉)加以保護。根據環境,也可安裝在位于通風機箱體內的重載型電動機座上。電動機座可通過鉸鏈將電動機旋轉到機組外部以進行維修或者拆卸。

易于維護的設計特點

FBN逆流式閉式冷卻塔易于接近的特點使得創聯設備成為行業中維護*為方便的機組。水盤、驅動系統和盤管是閉式冷卻塔維護時三個重要的部分。FBN的水盤設計使維護人員可以從機組四面方便地進入水盤。和水盤一樣,驅動部分的維護也均可在機組外部進行。

1、易于接近的設計
站在地面上就可輕松接觸到水盤。水盤上裝有堅固的檢修板,能防止水盤中的水以及傳熱盤管直接暴露在陽光和灰塵中。檢修板重量輕,移動方便。檢修板移開后,維修人員能夠完全接觸到水盤底部、傳熱盤管,浮球組件以及水泵過濾網。

2、保持水盤清潔的設計
FBN逆流式閉式冷卻塔的另一個特點是完全傾斜水盤,水盤低處直接通向排污口。這種“清潔水盤”的設計使水能夠完全排出。冷卻水由于重力作用,從水盤高出部分流向低處,同時臟物和雜質也隨著排水輕易地被沖出。這種設計也有助于防止沉積物堆積和微生物滋生。

3、拆卸簡便的進風格柵
FBN系列冷卻塔的快卸鎖扣設計由兩個大號的翼型螺釘和一塊擋板組成。擰松翼型螺釘,把擋板從格柵框架處抬起,此時便可拆下格柵。同時,擋板和翼型螺釘仍保留在設備上。



型號

冷卻能力 (kcal/h)

主塔進出口管徑

溢流管、排污管

噴淋泵功率
(KW)

風機功率
(KW)

外形尺寸 L×W×H
(mm)

主塔自重
(kg)

運行自重
(kg)

CL-FBN-1

32680

DN65

DN40

0.75

0.55

2010×1030×1900

325

485

CL-FBN-2

49880

DN65

DN40

0.75

0.75

2300×1030×1900

450

720

CL-FBN-3

75680

DN65

DN40

0.75

0.55×2

2300×1030×1900

550

930

CL-FBN-4

107500

DN65

DN40

0.75

0.55×2

2300×1030×1900

580

1030

CL-FBN-5

154800

DN80

DN40

1.1

0.75×2

2800×1280×2040

760

1470

CL-FBN-6

184900

DN80

DN40

1.1

1.1×2

2800×1280×2170

850

1560

CL-FBN-7

232200

DN100

DN40

1.5

1.1×2

2900×1260×2600

1050

1780

CL-FBN-10

309600

DN100

DN40

1.5

1.5×2

2900×1510×2600

1300

2110

CL-FBN-12

356900

DN100

DN40

1.5

1.5×2

2900×1510×2800

1400

2300

CL-FBN-15

455800

DN125

DN65

2.2

1.1×4

3200×1760×2930

1850

2970

CL-FBN-17

528900

DN125

DN65

2.2

1.1×4

3200×2120×2960

1950

3100

CL-FBN-20

610600

DN150

DN65

2.2

1.5×4

3200×2120×2960

2050

3520

CL-FBN-22

670800

DN150

DN65

2.2

1.5×4

3200×2120×2960

2150

3630

CL-FBN-25

756800

DN150

DN65

3.7

1.5×4

3550×2120×2970

2350

4000

CL-FBN-30

911600

DN150

DN65

3.7

1.5×6

4200×2210×3240

3250

4350
